汽車技術的快速發展，帶動行業對自動駕駛、無人駕駛的認識漸漸趨于理性，關注點由最開始一味地?zé)岢锤拍睢嫶箫炥D(zhuǎn)為自動駕駛相關技術的開發，如傳感器技術、信息處理、智能互聯、人機交互、生物識別等。其中，車載激光雷達作為應用于自動駕駛汽車最重要的傳感器之一，由于可以精準測量、識別和跟蹤目標物，幫助自動駕駛汽車避開障礙物，對于保證自動駕駛汽車行車安全具有重要意義，正吸引越來越多企業的關注和加入。

目前來看，車載激光雷達領域，以老牌企業Velodyne技術最為成熟，產品種類最為豐富。此外，像國外的Waymo、Quanergy以及速騰聚創、巨星科技、鐳神智能等自主品牌，也在積極布局，開發新技術、新產品，共同推動車載激光雷達進入小型化、低成本化時代。

車載激光雷達工作原理

所謂車載激光雷達就是通過發射和接受激光束，分析激光遇到目標對象后的折返時間，計算出目標對象與車的相對距離，并利用此過程中收集的目標對象表面大量密集的點的三維坐標、反射率和紋理等信息，快速復建出被測目標的三維模型及線、面、體等各種圖件數據，建立三維點云圖，繪制出環境地圖，以達到環境感知的目的。目前市場上比較常見的有8線、16線和32線激光雷達，64線產品也有，不過相對較少。從效果上來講，激光雷達線束越多，測量精度越高，安全性也越高。

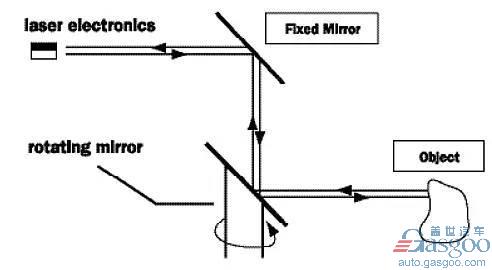

激光雷達工作原理（圖片來自Velodyne）

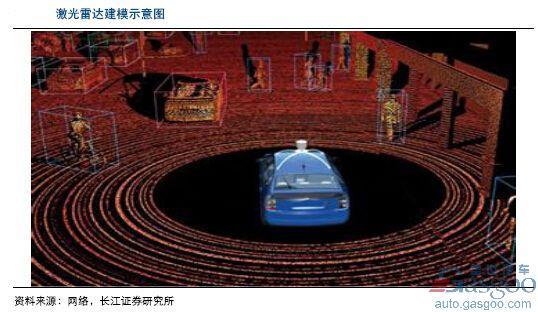

激光雷達掃描生成的圖像

與其他汽車感應識別技術相比，激光雷達具有極高的距離分辨率、角分辨率和速度分辨率，探測精度高；探測范圍廣；抗干擾能力強；獲取的信息量豐富，可直接獲取目標的距離、角度、反射強度、速度等信息，生成目標多維度圖像；能全天時工作，不依賴于外界光照條件或目標本身的輻射特性。

但另一方面，激光雷達線束越多，價格也越昂貴，這是其劣勢之一。此外，激光雷達容易受天氣影響，在雨、雪、霧天氣條件下性能較差，尤其在下雪天，利用激光雷達感知周圍環境或?qū)Ш綍r(shí)，會出現攝像頭無法識別車道線、無法繪制有效的環境地圖等情況，難以保證行車安全。這也是為什么現在很多研發自動駕駛汽車的企業在測試時，沒有專門針對雪地和極端低溫環境做測試的原因。

代表企業和對應車載激光雷達產品

Velodyne：HDL-64E（64線）、HDL-32E（32線）、VLP-16（16線）

Velodyne是硅谷的一家技術公司，成立于1983年,2005年開始研發激光雷達，并于同年推出了第一款激光雷達傳感器。2007年，Velodyne用一款 64 線激光雷達進入360°高性能激光雷達領域，同時對外出售第一款激光雷達產品，拉開Velodyne布局激光雷達的大幕。

在車載激光雷達領域，Velodyne有著成熟的技術和豐富的經驗。谷歌在早期研究無人駕駛時，使用的就是Velodyne提供的激光雷達傳感器。除此以外，百度、豐田、福特等企業，在進行自動駕駛試驗時也都使用過Velodyne的激光雷達產品。特別是最近兩年，全球自動駕駛汽車產業發展迅猛，由Velodyne研發的激光雷達由于可以給自動駕駛汽車提供可靠的感應識別支持，先后獲得了多家企業的青睞。

2016年，Velodyne將其激光雷達部門獨立出去，成立了獨立運營的Velodyne LiDAR。目前該公司已經量產銷售的激光雷達有三款：分別為 HDL-64E（64線）、HDL-32E（32線）、VLP-16（16線），但嚴格來說這三款產品并不是專為汽車而生。據蓋世汽車了解，Velodyne 64線最早是用于地圖及相關行業，32線把激光器接收器減半，主要用于固定翼無人機。隨著小型多旋翼無人機的出現，Velodyne配套生產了更小更輕的16線產品。下面為這三款產品的相關參數：

憑借這些產品，Velodyne LiDAR已經和二十多個不同的無人駕駛汽車項目達成了合作協議。未來，Velodyne LiDAR表示，憑借正在建立的“Megafactory”，將量產最新款3D激光雷達傳感器以滿足居高不下的全球用戶需求。

Ibeo：LUX4、LUX8、ScaLa

Ibeo于1998年成立于德國漢堡，公司專注于車載激光雷達的應用研發。2000年Ibeo被工業傳感器公司SICK AG并入，作為SICK AG的車載激光雷達部門；2009 年Ibeo脫離SICK AG獨立，成為了一家獨資公司；2010 年，Ibeo和法雷奧合作量產可用于汽車的產品ScaLa。據蓋世汽車了解，這款產品可能在2017年走向量產市場，首用車型為奧迪A8；2016年，汽車零部件供應巨頭采埃孚收購了Ibeo 40% 的股權，這次收購主要是為了獲取 Ibeo 公司在激光雷達（LiDAR）技術和環境感知算法領域的專業技術。

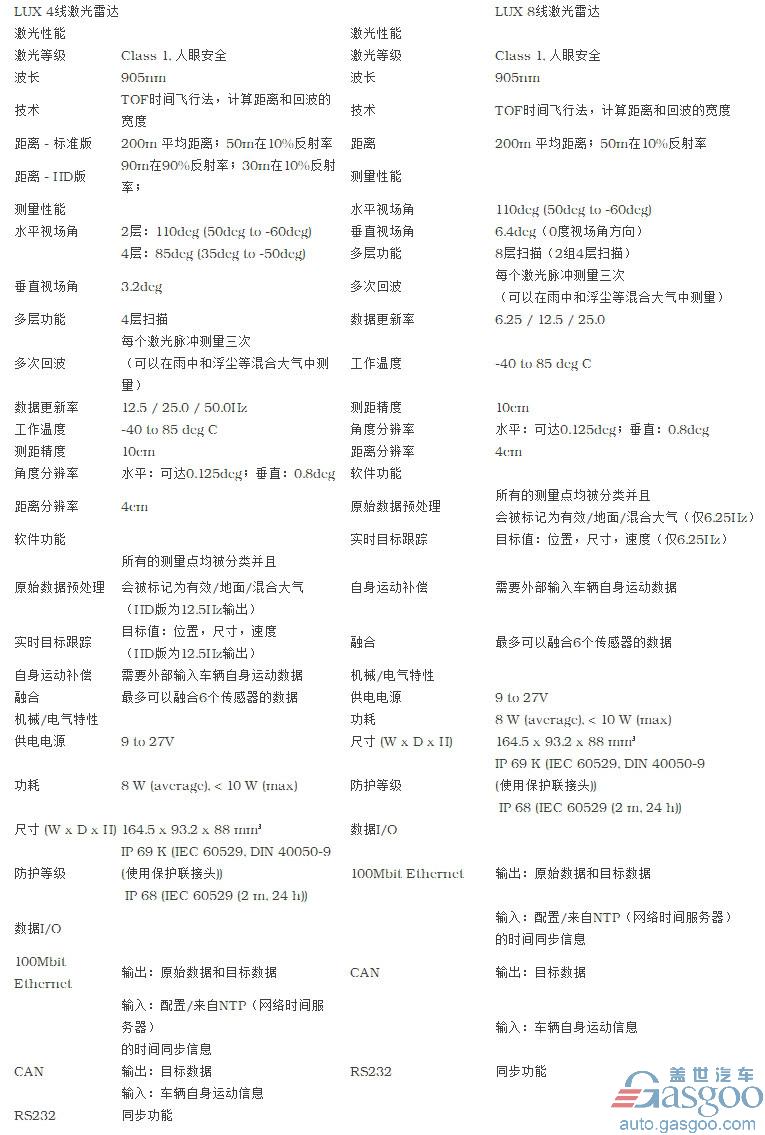

就Ibeo激光雷達產品來講，目前國內使用的主流產品為LUX4線和8線，多應用在無人駕駛和自動駕駛項目上。這兩款產品相關參數如下：

資料來源：中國機器人網

設計上來講，8線在垂直方向增加了4條激光光束，獲得信息較4線產品更加豐富。這兩款產品都可以用在高速公路自動駕駛和城市自動駕駛，利用多回聲技術適應不同天氣的需要，繪制車輛周圍360°的環境圖景。

后續Ibeo還會開發自己的固態激光雷達產品。且針對激光雷達，Ibeo不只做硬件，同時也會給用戶提供目標追蹤識別算法，幫助用戶行車過程中更好地獲取目標對象的速度、加速度、車輛等信息，進而對各種車輛進行分類，識別到底是卡車還是普通車，是行人還是自行車。

Quanergy：M8，S3

Quanergy成立于2012年，總部在美國硅谷，是一家以低成本、高質量激光雷達為目標的初創公司，由他們研發的LiDAR傳感器和軟件可實時捕獲、處理3D地圖數據，進行對象偵測、跟蹤和分類。

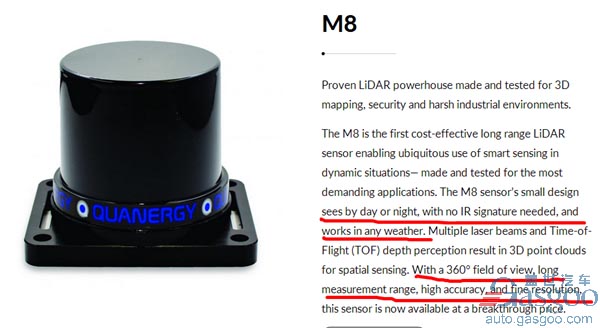

2014年9月，Quanergy推出第一款產品M8-1并投入使用，已經應用在奔馳、現代等公司的實驗車型上面，在路試過程中為軟件模塊積累經驗。同年12月，Quanergy完成了3000萬美金的A輪融資。2015年Quanergy得到了德爾福的戰略投資，兩家公司合作研發激光雷達系統。

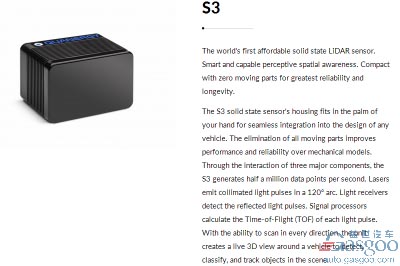

2016 CES展上，Quanergy發布了號稱是全球首款固態激光雷達傳感器S3。據了解，S3為8線激光雷達，體積較小，可以直接嵌入車體，探測距離10cm-150m，掃描頻率30Hz，每臺成本約為200美元。如果訂貨量超過一萬臺，每臺激光雷達的成本有望控制在 100 美元以下。如此便宜的價格，Quanergy給出的答案是“相控陣激光雷達技術”，即用電子掃描代替機械部件，采用集成電路上的小鏡子掃描各個方向，然后輸出車輛周圍的3D圖像。

而在今年剛剛舉辦的2017CES展上，Quanergy進一步透露，一季度已經可以向合作伙伴提供量產的S3產品。據悉，目前已經有多家研發自動駕駛汽車的汽車制造廠商采用Quanergy的激光雷達感應器，其中最早搭載Quanergy激光雷達感應器的車輛將在2018年面市。

TriLumina：2017CES演示新型256像素3D激光雷達解決方案

TriLumina是美國新墨西哥州的一家半導體激光照明產品企業，成立于2013年。公司致力于開發激光器，這些激光器主要被用于汽車固態激光雷達技術，以降低激光雷達的尺寸及成本。

在剛剛結束的2017 CES上，TriLumina公司展示了一款新的256像素3D激光雷達解決方案，據悉該固態激光雷達解決方案由TriLumina的照明模塊驅動，將為新一代高級駕駛輔助系統(ADAS)和自動駕駛汽車提供支持。TriLumina的照明模塊可取代目前應用于自動駕駛汽車示范項目的大尺寸、高成本掃描激光雷達，將高清和遠距離傳感器功能整合進小尺寸、穩定且具成本效益的包裝中，進而實現半自動和自動駕駛汽車的成功商業部署。

Innoviz：原型演示激光雷達設備亮相2017CES

Innoviz是以色列的一家初創公司，于2016年成立，公司專注于雷達傳感器的研發。2016年8月，Innoviz宣布獲得900萬美元A輪融資，用來研發能夠滿足自動駕駛汽車的高性能、低成本固態激光雷達。Innoviz承諾，在未來一到兩年內交付一款應用了突破性技術的高清晰度固體激光雷達（HD-SSl），與現有激光雷達系統相比，預計這款雷達將有更廣闊的視野，更高的水平和垂直分辨率，并且尺寸更小也更便宜。

2016年12月，Innoviz與加拿大汽車零部件供應商麥格納建立合作關系，共同研發激光雷達遙感技術解決方案。麥格納表示，Innoviz的雷達技術可以無縫置入任何車輛，并能應對時刻變化的燈光及天氣，Innoviz的硬件和創新軟件能夠?yàn)槿S遙感系統提供雷達技術，這樣就能獲得車輛周圍事物的實時照片。此外，還能在滿足相關標準的同時，大幅減少成本。

Waymo：激光雷達產品亮相2017 CES

Waymo由谷歌母公司Alphabet旗下無人駕駛汽車項目獨立而來，于2016年底成立。獨立運營后的Waymo 專注于打造全自動駕駛汽車，以及與之相關的視覺系統、雷達、光探測（Light detection）和激光雷達（LiDAR）等硬件設備。

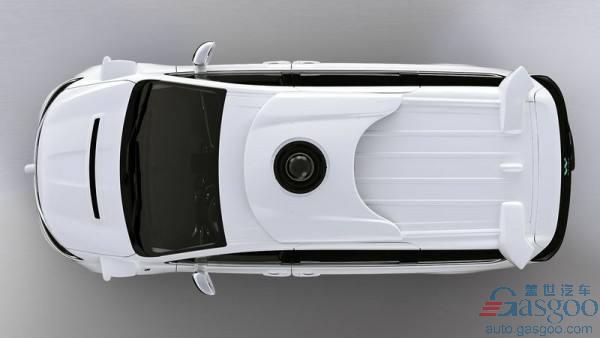

2017年初，有消息稱Waymo 的工程師開發出了兩款全新激光雷達，它們分別負責近程和遠程探測任務。與此同時，Waymo CEO Krafcik（克拉福克西）在底特律北美國際汽車展前夕宣布，其自動駕駛系統中的關鍵組件——激光雷達的成本相對于項目開始時，已經下降了百分之九十，從超過7萬美元降至7500美元。言外之意即Waymo不僅已經推出了自己的激光雷達產品，還解決了激光雷達研發難題——成本高。

那么，在如此短的時間內推出低成本激光雷達，Waymo是如何做到的呢？一則谷歌的招聘信息透露了答案。2015 年 12 月，谷歌無人車項目招聘無人駕駛汽車激光技術領域的機械工程師，換句話說，谷歌在兩年前就希望能夠打造屬于自己的激光雷達，并且在著手研發事宜，所以才能如此“神速”地造出激光雷達。

速騰聚創：RS-LiDAR

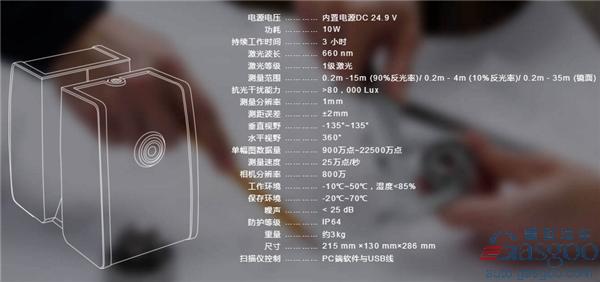

速騰聚創是深圳一家做激光雷達的公司，成立于2014年，前期主要做靜態測繪，研發一些用于電子測繪的激光雷達產品，如2014年12月份上市的Seeker。Seeker是速騰聚創完全自主研發的三維激光雷達，通過高速激光掃描的方法，以點云形式獲取物體或地形表面的陣列式幾何圖像數據，讓用戶在不同時間、場所獲得精確的三維建檔數據。下圖為Seeker的具體參數：

三維激光雷達

目前，這款雷達主要用于地理測繪、家裝、建筑和土木工程、礦山測量、文化遺產保護與考古工作、大環境建模、水電工程、數字工廠以及執法取證等領域，但并不用于無人駕駛。

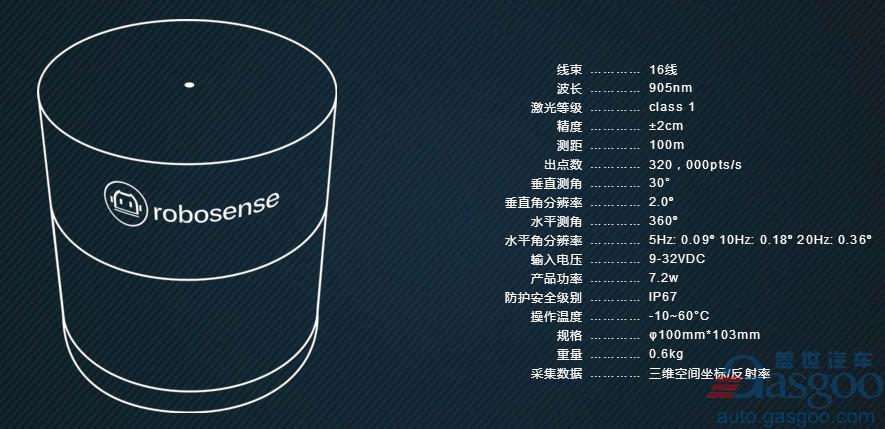

針對無人駕駛汽車，速騰聚創有專門的產品—RS-LiDAR。2016年10月，速騰聚創推出了國內首個應用于無人駕駛汽車的16線混合固態激光雷達RS-LiDAR，同月，速騰聚創對外公開了這款激光雷達，并進行了初期的路測。據蓋世汽車了解，這款產品是利用16個激光頭同時發射高頻率激光束對外界環境進行持續性掃描，經過高速數字信號處理和測距算法提供三維空間點云數據及物體反射率，讓機器看到周圍的環境，進而實現定位、導航和避開障礙物的功能。而除了無人駕駛汽車環境感知，這款雷達還可以用于機器人環境感知和無人機測繪。

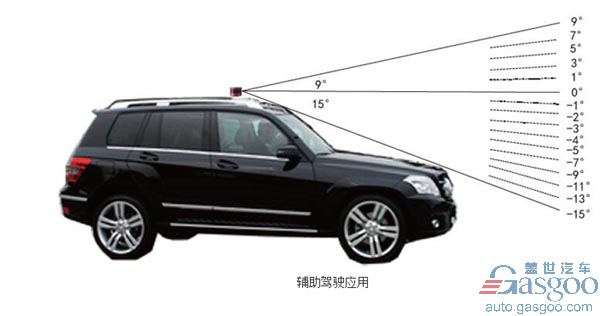

多線激光雷達


從數據來看，RS-LiDAR測量距離為100米，精度達到了2cm，垂直30度（±15度），實時出點數32萬點每秒，甚至優于Velodyne的16線產品。

禾賽科技：16線混合固態激光雷達，32線混合固態激光雷達

禾賽科技2012年12月成立于美國硅谷（Hesai Instruments Inc.），2014年10月落戶上海嘉定，主營業務為激光甲烷遙測系統和激光雷達的研發制造以及相關的行業應用。

禾賽科技于2016年初開始激光雷達的研發，10月份國內首發了面向無人駕駛的32線激光雷達，并于同月對外公開了其多線激光雷達的路測視頻。據悉，，這是一款準固態32線激光雷達，產品的探測距離為150米，測距精度為厘米級，能實現全景360度掃描、垂直30度視場，采樣頻率為640kHz，具體產品在2017年初會小批量供貨。

而在禾賽科技官方網站，記者還發現了另一款激光雷達產品——禾賽16線混合固態激光雷達，與32線激光雷達相比，該款產品僅在線數和測量頻率上有所降低，其他產品參數則都一樣，且同樣用于無人駕駛。

北科天繪：R-Fans 導航避障激光雷達

北科天繪成立于2005年，是一家專注于激光雷達的研發、生產和應用的技術型企業，公司主要產品有A-Pilot 機載激光雷達、R-Angle 車載激光雷達、R-Fans 導航避障激光雷達、U-Arm 地面三維激光掃描儀、SKY-LARK 無人機激光雷達系統等。

其中R-Angle 車載三維激光掃描儀和R-Fans 導航避障型激光雷達兩款產品可用于汽車，但R-Angle是測量型激光雷達，測距雖遠，數據實時輸出能力較弱。而R-Fans則有較強的數據實時輸出功能，能為車輛提供周邊全方位的三維信息，幫助無人車自主避障，因此很適合出行和無人駕駛汽車。

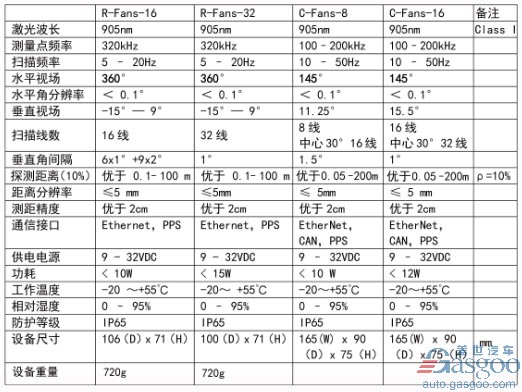

2016年5月，北科天繪推出了首款16線360度導航LiDAR ——R-Fans。這款產品擁有16線的掃描方式，俯仰視場為30度，測量距離1-100米，掃描幀頻≥ 15 Hz，激光點頻> 300 kHz，掃描儀總重800克，接口包括CAN、USB/Ethernet，在汽車智能駕駛過程當中，可為車輛實時提供周邊三維數據信息，提高車輛行駛安全性。

巨星科技：Toucan系列激光雷達

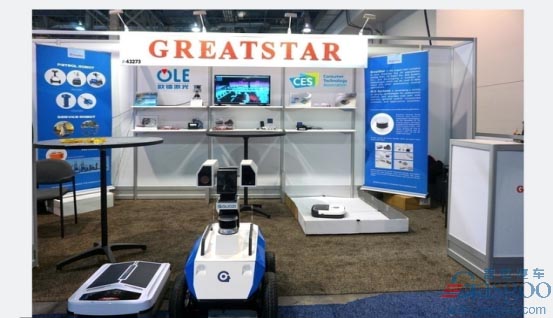

2017年初，巨星科技稱旗下的杭州歐鐳激光技術有限公司在美國第50屆CES消費電子展上，會首次面向海外企業重磅推出Toucan系列的2D、3D-16線激光雷達兩款新品。

歐鐳激光成立不到一年，是一家基于mems、激光等現有技術，研發、生產、銷售激光投影顯示模組、車用3D激光雷達、機器人用2D、3D激光雷達等產品的公司。此次發布的Toucan系列激光雷達產品，系歐鐳激光自主設計開發，包括核心光電引擎模塊及驅動，可廣泛應用于機器人、AGV、無人駕駛等領域。

鐳神智能：LS02A

鐳神智能成立于2015年初，公司致力于機器人導航避障激光雷達、激光成像雷達、無人駕駛激光防撞雷達、無人機定高激光雷達等產品及解決方案的提供。在成立不到一年的時間內，鐳神智能就推出了多款激光雷達產品。

其中，由鐳神智能研發的中遠距離脈沖測距激光雷達系統，據悉是一款單線雷達產品，體積較小，測量距離達200米，能進行360°全方位掃描（非固態），掃描半徑為100米，掃描頻率為10-20Hz，每秒最高可測量2000點，能用于汽車防撞、無人機自主導航避障、無人駕駛汽車等。

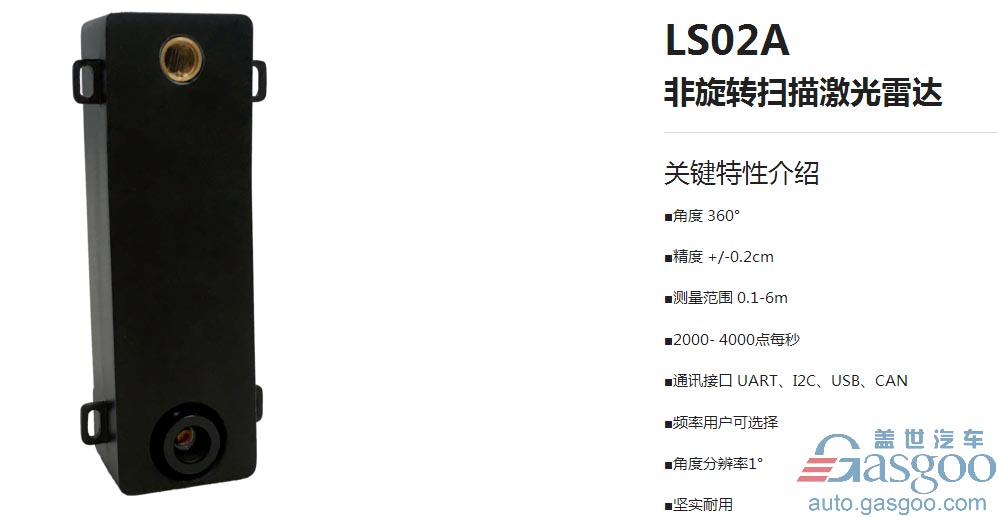

而記者在鐳神智能官網了解的另一款激光雷達產品LS02A，也可用于汽車輔助駕駛。該款產品通過結構光發射器和一個固化的攝像頭來實現20度范圍內的測距，可進行360°全方位掃描，支持UART、I2C、USB、CAN等多種通訊接口。

蓋世小結：作為自動駕駛汽車最重要的傳感器之一，車載激光雷達在自動駕駛“造車”大潮中扮演的角色正越來越重要，諸如谷歌、百度、寶馬、博世、德爾福、大陸等企業，都在其自動駕駛系統中使用了激光雷達，帶動車載激光雷達產業迅速擴大。可以看到，前幾年說到車載激光雷達更多的是Velodyne、Ibeo等外資公司的產品，但這兩年開始出現一些國內的科技公司研發車載激光雷達產品，打破了領域內原有的壟斷局面，使車載雷達產品低成本化逐漸成為可能，間接推動無人駕駛時代的早日到來。
